三路スイッチ配線と複線図の書き方完全解説！結線ミスを防ぐプロの技

階段の上下や長い廊下の両端など、2箇所から1つの照明器具を点滅させる際に欠かせないのが「三路スイッチ」です。日常的に触れている設備でありながら、いざ配線図を開いたり、第二種電気工事士の技能試験などで複線図を書こうとしたりすると、「どの線をどこに繋げばいいのか分からない」「片切スイッチと何が違うのか」と混乱してしまう人が後を絶ちません。

一見複雑に見える三路スイッチの回路ですが、電流の通り道と端子の役割さえ整理できれば、その構造は極めてシンプルです。基本となる仕組みから複線図の論理的な書き方、プロの現場でも注意される結線ミスの典型例、さらには4路スイッチやホタルスイッチへの応用まで、分かりやすく紐解いていきます。

📌 【この記事の重要ポイントまとめ】

• 要点1：三路スイッチは内部の可動片を切り替える構造であり、0番（共通線/コモン）と1番・3番（連絡線）の役割分担を理解することが配線の核心となる。
• 要点2：複線図作成時は「接地側（白）を器具へ」「非接地側（黒）を片方の三路0番へ」「もう片方の三路0番を器具へ」繋ぎ、残った1番・3番同士を連絡線で結ぶのが鉄則。
• 要点3：スイッチ交換を含む壁内配線作業には第二種電気工事士以上の国家資格が必須であり、無資格でのDIYは法令違反および火災・感電リスクを伴う。

【基礎知識】片切スイッチと三路スイッチの違いと内部の仕組み

一般的な部屋の出入り口に設置されている「片切（単極）スイッチ」は、電路を「入れる（ON）」か「切る（OFF）」かの2系統しか持たないシンプルな構造です。端子も電源側と負荷（照明）側の2つしか存在せず、スイッチ内部で1本の電線を物理的に繋いだり離したりしています。

対して三路スイッチの仕組みは、内部に1つの共通端子と2つの切り替え端子を備えた「単頭双投（SPDT）」構造になっています。常にどちらかの端子に回路が接続されている状態を保っており、スイッチを操作するたびに電流の流れるルートがAルートからBルートへと切り替わります。これが片切スイッチと三路スイッチの決定的な違いです。

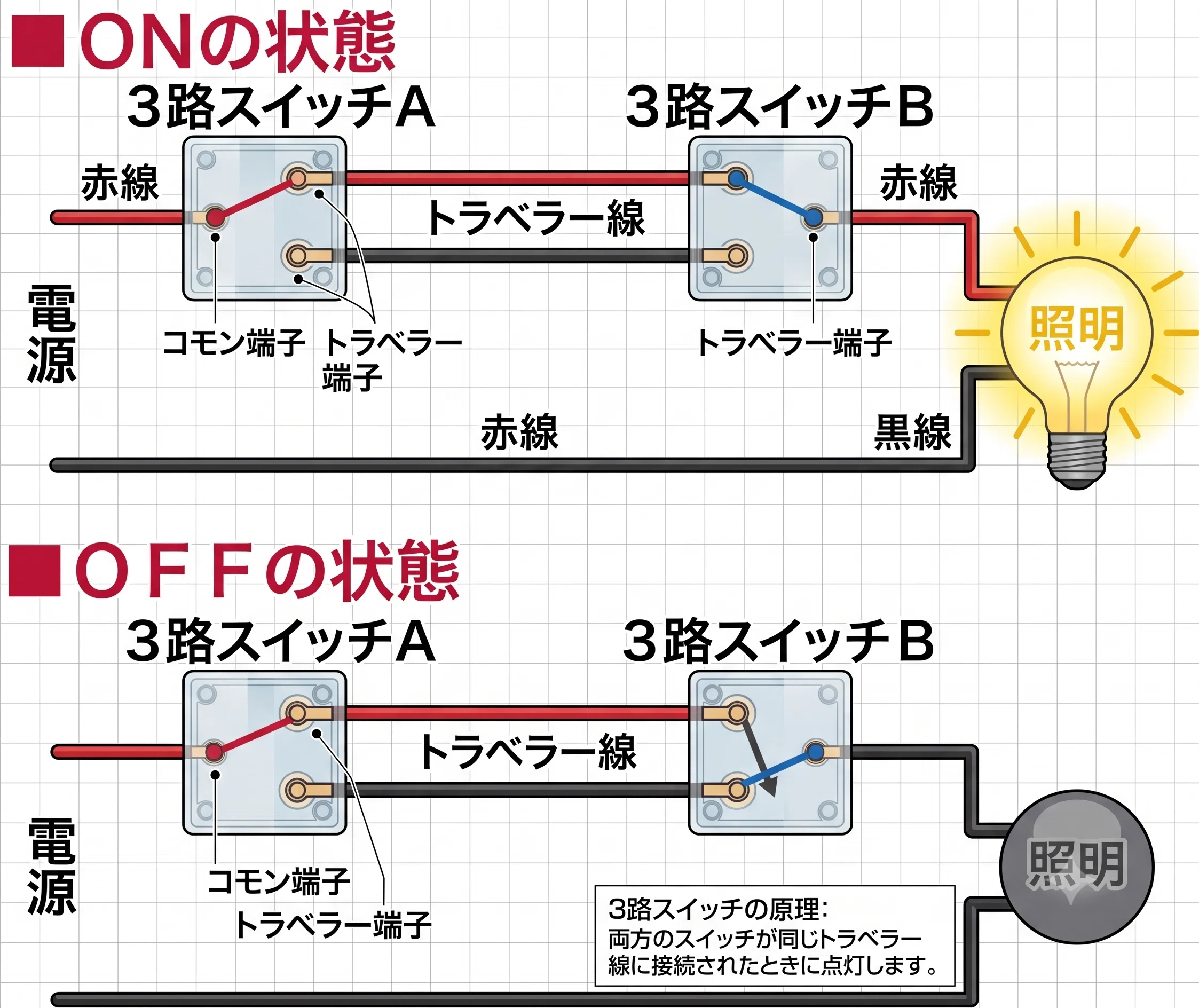

2箇所に配置された三路スイッチ同士を2本の「連絡線」で繋ぐことで、どちらのスイッチを倒しても回路全体の接続状態（導通または遮断）を反転させることが可能になります。この巧妙な設計によって、1階で点けた階段照明を2階で消す、あるいはその逆の操作がスムーズに行えるわけです。

【複線図の書き方】三路スイッチ配線図をゼロからマスターする3ステップ

第二種電気工事士技能試験の候補問題でも頻出となる三路スイッチ回路ですが、複線図の書き方には絶対的な「定石ルール」が存在します。以下の3ステップを機械的に当てはめるだけで、誰でも迷わず正確な三路スイッチ配線図を完成させることができます。

ステップ1：接地側電線（白線）を照明器具へ直結する
電気回路の鉄則として、電源の接地側（N相・通常は白線）はスイッチを経由させず、必ず照明器具などの負荷へ直接結線します。スイッチ側に白線を直接入れてはいけません。

ステップ2：非接地側電線（黒線）を1つ目の三路スイッチ「0番」へ繋ぐ
電源の非接地側（L相・通常は黒線）を、電源に近い側にある三路スイッチの共通端子である0番端子へ直接接続します。

ステップ3：もう1つの三路スイッチ「0番」から照明器具へ繋ぎ、1番・3番同士を結ぶ
もう一方の三路スイッチの0番端子から出た電線を照明器具のもう片方の端子へ接続（返り線）します。最後に、2つのスイッチに残された1番端子同士、3番端子同士（連絡線）をそれぞれ結線すれば回路は完成です。なお、1番と3番がクロスして接続されてもスイッチの切り替え動作自体には支障ありませんが、図面や現場管理の観点から1番-1番、3番-3番とストレートに繋ぐのが標準的です。

【端子の見分け方】「0番・1番・3番端子」と共通線・連絡線の接続ルール

スイッチの裏面を見ると、多くのメーカー製品（パナソニック製配線器具など）には「0」「1」「3」という数字が刻印されています。この端子番号の意味を正確に把握しておくことが、誤結線を防ぐ最大の防壁です。

端子の役割は明確に分かれています。 「0番端子」は共通線（コモン端子）であり、電源からの非接地側黒線、もしくは照明器具へ向かう負荷線を接続するための専用ポートです。 一方の「1番端子」「3番端子」は連絡線端子と呼ばれ、2台の三路スイッチ間を行き来する2本の渡り線を接続するために使われます。

現場での共通線と連絡線の見分け方としては、ケーブルのシース（外皮）を剥いた芯線の色だけで判断せず、必ず「どこから来てどこへ向かう線なのか」を追跡することが不可欠です。例えば3心VVFケーブル（黒・白・赤）を用いる場合、「黒を0番の電源または負荷線」「白と赤を1番・3番の連絡線」とあらかじめルール決めして施工するのが実務上の標準です。

【トラブルシューティング】階段照明がつかない？初心者が陥る結線ミスの真相

三路スイッチを組み込んだ後、「片方のスイッチを操作した時だけ電気がつく」「両方をONにしないと点灯しない」といった不具合が発生することがあります。こうした三路スイッチ結線ミスのトラブルには、明確な共通原因が存在します。

最も多い失敗が、「0番端子」と「1番または3番端子」の誤接続です。連絡線として使うべき電線を誤って0番に差し込み、本来0番に入るべき電源線や負荷線を1番・3番に接続してしまうと、片側のスイッチ位置によって回路が完全に寸断されてしまいます。結果として、「階下のスイッチが上に入っている時しか、階上のスイッチが反応しない」という不規則な症状に陥ります。

階段照明スイッチ配線における不具合の9割以上は、この0番コモン端子の取り違えが引き金です。トラブルが生じた際は、まず各スイッチの0番に正しい線（電源側なら非接地黒線、器具側なら器具への返り線）が入っているかをテスターや目視で再確認することが解決への最短ルートとなります。

【応用編】パナソニック製ホタルスイッチや4路スイッチへの拡張配線

基本回路を理解した後は、より利便性を高める発展的な配線パターンにも目を向けてみましょう。住宅で特によく見られるのが、暗がりで位置を知らせるパナソニック製ホタルスイッチ（表示付スイッチ）の配線です。ホタルスイッチ内部には微小なランプと抵抗が組み込まれており、スイッチOFF時に回路全体へごくわずかな電流を流して点灯させます。三路ホタルスイッチの場合も端子構造（0・1・3）は基本的に同一であるため、標準的な三路結線を行えば特別な追加配線なしでホタル機能が動作します。

さらに、3箇所以上から同一の照明をコントロールしたい廊下や大広間では、4路スイッチ配線方法が用いられます。この場合、両端に三路スイッチを配置し、その中間へ4路スイッチ（端子が1・2・3・4の4つあるスイッチ）を挟み込みます。4路スイッチは2本の連絡線をストレートまたはクロスに切り替える中継器として機能するため、中間にいくつでも4路スイッチを追加することで、3箇所、4箇所、5箇所からの多地点制御が可能になります。

【DIYの注意点】無資格作業は法律違反？電気工事士資格が必要な理由

近年、リフォームブームに伴い「壁のスイッチを自分好みのデザインに交換したい」と考える方が増えています。しかし、既存の壁面埋込スイッチを取り外して結線し直す三路スイッチ交換DIYは、電気工事士法によって厳格に規制されています。

電気工事士資格が必要な理由は、接触不良による異常発熱やショートによる火災、作業中の感電事故といった重大なリスクを防止するためです。電線の差し込み深さが足りなかったり、芯線を傷つけたりした状態で壁内に戻すと、数ヶ月から数年かけてじわじわと炭化が進み、見えない場所で壁内火災を引き起こす危険性があります。

無資格での工事は法律違反となり、罰則（電気工事士法に基づく懲役または罰金）の対象となります。プレートの表面カバーを付け替えるだけの軽微な作業を除き、配線器具本体の交換や電線の結線が伴う作業は、必ず有資格者が行うかプロの電気工事店へ依頼してください。

【三路スイッチ配線】に関するよくある質問（FAQ）

Q1：三路スイッチの1番と3番端子に差し込む線の色に決まりはありますか？
A1：電気設備技術基準などの規定上、1番と3番に接続する連絡線の色指定はありません。ただし、現場施工では3心ケーブルの白と赤を連絡線に割り当て、ストレート（片方の1番＝もう片方の1番、片方の3番＝もう片方の3番）に接続するのが現場の慣例となっています。

Q2：既存の片切スイッチをそのまま三路スイッチに変更することはできますか？
A2：スイッチ本体を交換するだけでは機能しません。三路回路を成立させるためには、もう1箇所にスイッチを新設し、スイッチ間に2本の連絡線（渡り線）を新たに壁内配線する必要があります。

Q3：片方のスイッチを操作しても照明が反応しない場合、器具の故障と配線ミスのどちらが疑われますか？
A3：新設や交換直後であれば、前述した「0番端子と1番・3番端子の結線ミス」の可能性が極めて高いです。長年正常に使えていた回路で突然発生した場合は、スイッチ内部の接点摩耗やバネの破損といった器具寿命が疑われます。

まとめ：三路スイッチ配線の要点を押さえて安全・確実な施工を

三路スイッチ配線は、「0番端子の役割（電源または照明への直接接続）」と「1番・3番端子を結ぶ2本の連絡線」という構造の本質を把握すれば、決して難解なものではありません。階段や廊下の利便性を支える基幹的な電気回路だからこそ、正しい複線図の作成手順と端子特性の理解が確実な施工への近道となります。

試験対策に取り組む受験生も、住まいのメンテナンスを検討している方も、電気の流れるルートを論理的に組み立て、安全基準を厳守した施工を心がけましょう。 （出典: 三 路 スイッチ 配線（Yahoo!ニュース））
